AD8302ARUZ - 南皇電子長期提供競爭力的價格、訂貨及技術支持，AD代理穩定貨源。
圖片信息
基本技術信息：
技術參數詳解：
AD8302ARUZ-2.7 GHzRF/IF增益相位檢波器，南皇電子長期提供ADI（Analog Devices）芯片AD8302ARUZ的現貨、訂貨，以最優價格服務于您，讓您快速找到值得信賴的AD8302ARUZ原裝正品供應商。
AD8302ARUZ是單芯片硅雙極性，可測量幅度/相位
AD8302ARUZ是一款完全集成的RF IC，用于測量兩個獨立輸入信號之間的幅度和相位。該器件的工作頻率可從低頻到2.7 GHz。AD8302ARUZ內置兩個精密匹配的寬帶對數放大器、一個寬帶線性乘法器/鑒相器、1.8 V精密基準電壓源和模擬輸出調節電路。
AD8302ARUZ輸入信號范圍為-60 dBm至0 dBm（參考阻抗50 Ω），相應的動態范圍為60 dB。AD8302輸出在±30 dB的范圍內提供精確的幅度測量，調整比例為30 mV/dB，相位測量范圍為0至180°，調整比例為10 mV/°。
AD8302ARUZ已經過測試，可用在常見蜂窩頻段（900 MHz、1.8 GHz、2.2 GHz）上，額定工作頻率高達2.7 GHz。
AD8302ARUZ采用14引腳超薄緊縮小型(TSSOP)封裝，額定溫度范圍為–40°C至+85°C。
AD8302ARUZ的優勢和特點：
1、可單獨測量增益/損耗和相位
2、工作頻率為低頻至2.7GHz
3、集成鑒相器的雙通道匹配型對數放大器
4、增益測量范圍：-30至+30dB
5、相位測量范圍：
6、0至180度
7、集成基準電壓源和輸出電壓電路
8、2.7至5.5 V單電源供電
AD8302ARUZ均從AD代理或經過認證的可靠渠道采購，長期充足現貨，確保原裝正品！

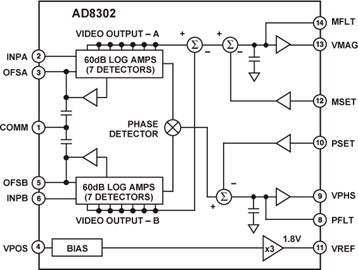

內部電路典型圖解：
