ADL5502ACBZ-均值響應（真均方根）功率檢波器，南皇電子長期提供ADI（Analog Devices）芯片ADL5502ACBZ的現貨、訂貨，以最優價格服務于您，讓您快速找到值得信賴的ADL5502ACBZ原裝正品供應商。

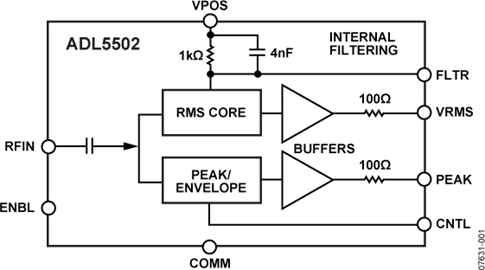

ADL5502ACBZ是一款均值響應（真均方根）功率檢波器，內置包絡檢波器，可以精確地測量調制信號的波峰因數。它可以用于450 MHz至6 GHz的高頻接收機和發射機信號鏈，包絡帶寬超過10 MHz。它僅需2.5 V至3.3 V單電源便可工作，功耗低于3 mA。輸入為內部交流耦合，具有500 Ω標稱輸入阻抗。
均方根輸出為線性響應直流電壓，900 MHz時的轉換增益為1.8 V/V均方根值。轉換增益為1.2 V/V的峰值包絡輸出可以切換到峰值保持模式，1 ms以上時間內的輸出壓降低于1%。
ADL5502ACBZ易于使用，可以高度精確地確定復雜波形的均方根值和峰均比，它支持簡單與復雜波形的波峰因數測量，特別適合測量高波峰因數（高峰值均方根比）信號，如W-CDMA、CDMA2000以及基于QPSK/QAM的OFDM波形等。峰值保持功能允許利用較低采樣速率的ADC捕獲包絡中的短峰值。
這款波峰因數檢波器的工作溫度范圍為40°C至+85°C，提供8引腳、1.5 mm × 1.5 mm晶圓級芯片規模封裝(WLCSP)，采用高fT硅BiCMOS工藝制造。
ADL5502ACBZ的應用：
W-CDMA、CDMA2000和基于QPSK/QAM的OFDM波形
以及其它復雜調制波形的功率與包絡測量
RF發射機或接收機功率與包絡測量
ADL5502ACBZ的優勢和特點：
真均方根響應檢波器
包絡峰值保持輸出
出色的溫度穩定性
均方根檢波精度：±0.25 dB（整個溫度范圍內）
在整個溫度范圍內的包絡檢波精度：±0.25 dB；輸入范圍超過25 dB
輸入功率動態范圍超過35 dB，包含波峰因素在內
RF帶寬：450 MHz至6 GHz
包絡帶寬：10 MHz
500 Ω輸入阻抗
單電源供電：2.5 V至3.3 V
低功耗：3 mA（3 V電源）
符合RoHS標準
ADL5502ACBZ均從AD代理或經過認證的可靠渠道采購，長期充足現貨，確保原裝正品！
